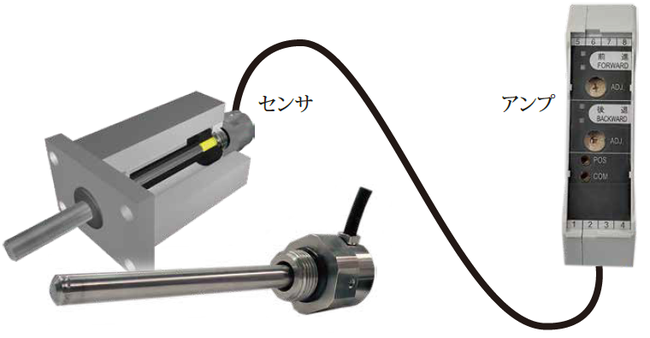

インロッド型PXセンサ本体

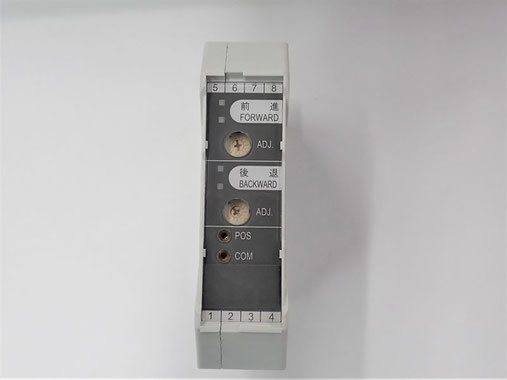

出力調整アンプ

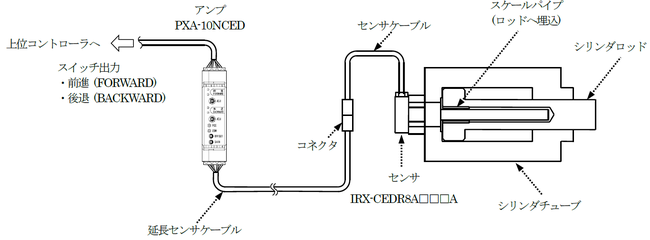

接続概念図
2パターンご用意しております。
不明点がございましたら、お申し付けください。

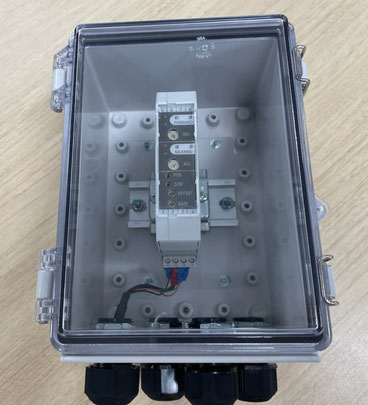

■ランプが視認し易いタイプ

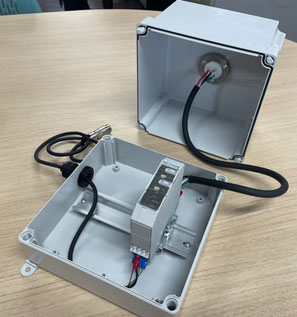

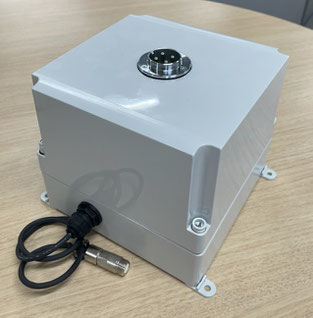

■コネクタ類を取付可能なタイプ
アンプより直接鋳造機へ接続可能
・上位の漏れ電流で動作するため、電源不要です!
※接続先はPLCまたはDC24V仕様リレー回路(サージキラー、ダイオード必要)となります

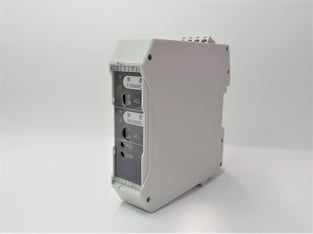

高機能アンプ付属
ストローク調整をアンプ側で行うため、金型内に潜り込むなど無理な体勢での調整作業がなくなります!

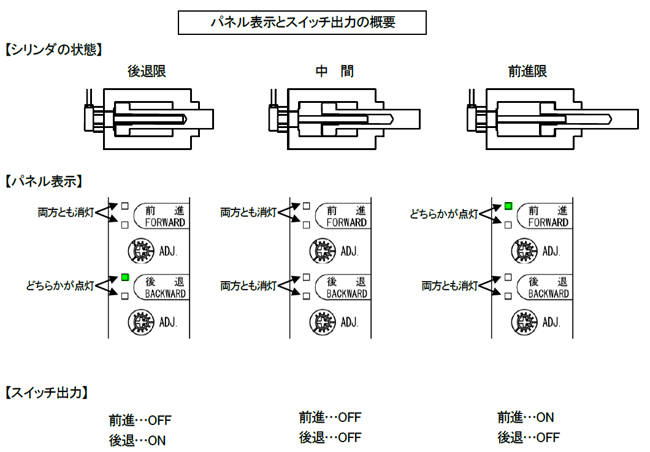

ランプ点灯を目視で確認しながら作業ができるため、ストローク調整が簡単、ラクラク!
出力し始め調整シロ(オレンジ)→本点灯(グリーン)
一般的なストローク変位センサと比較し安価
対応ストローク
15st:11~15
20st:14~20
30st:20~30
40st:30~40
50st:40~50
センサ構造の利点
